過去數十年，半導體效能提升主要依靠製程微縮。但隨著晶片功能越來越複雜，需要整合更多邏輯元件與記憶體，單純縮小電晶體尺寸已逐漸面臨挑戰。如何讓晶片之間更快速、更有效率地交換資料，並在有限空間內實現更高密度的系統整合，成為半導體產業的重要課題。
因此，先進封裝技術開始快速發展。封裝不再只是保護晶片的最後一道程序，而逐漸成為影響系統效能的重要技術平台。透過異質整合（Heterogeneous Integration），不同功能的晶片可以被整合於同一封裝中，突破傳統製程微縮所面臨的限制。
然而，當整合規模持續擴大，封裝架構本身也開始面臨新的物理與成本挑戰。業界因此開始思考：如果能進一步減少封裝中的中介層，甚至降低對昂貴封裝載板（Package Substrate）的依賴，是否能打造更高效、更直接的晶片連接方式？
這正是 CoWoP（Chip on Wafer on PCB）受到關注的原因。
從 Fan-Out、CoWoS 到 CoPoS：封裝架構持續演進
先進封裝的發展，本質上是一場提升互連密度、降低傳輸損耗與改善系統整合效率的技術演進。
Fan-Out WLP／PLP 是其中重要的一步。相較於傳統封裝方式，Fan-Out 不再依賴傳統封裝載板，而是透過重佈線層（Redistribution Layer, RDL）實現晶片間連接，已廣泛應用於行動裝置與系統級整合（System Level Integration）。
然而，當應用需求進一步提升，需要整合大型邏輯晶片與高頻寬記憶體（HBM）時，對互連密度、訊號完整性與散熱能力的要求也同步提高。
CoWoS（Chip on Wafer on Substrate）因此成為高階封裝的重要技術方案。透過 Silicon Interposer 與高階 ABF 封裝載板，CoWoS 提供高密度互連能力，支援大型晶片與高速記憶體整合。其中，CoWoS-L 採用 Local Silicon Interconnect（LSI）架構，在大型封裝中兼顧高密度互連與設計彈性。
另一方面，CoPoS（Chip on Panel on Substrate）則朝向 Panel-level Integration 發展，希望利用更大尺寸的面板級製程，期望提升大型封裝的製造效率，並改善成本挑戰。

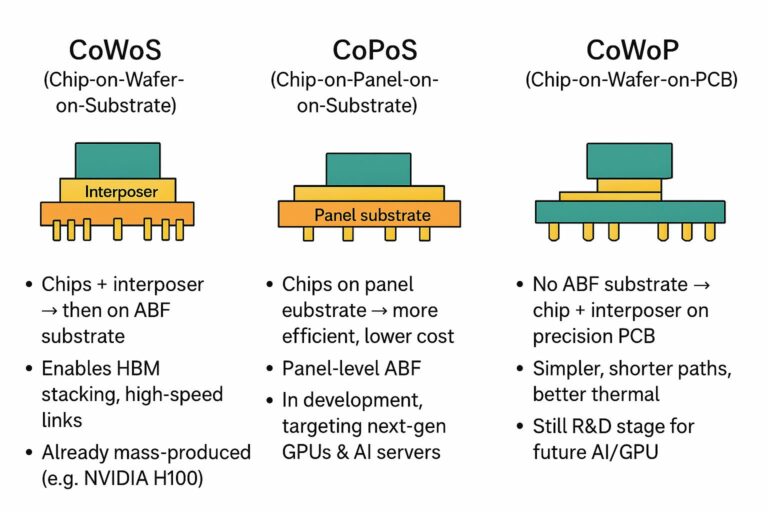

先進封裝技術架構比較圖。圖片來源：SemiWiki.com
然而，無論 Fan-Out、CoWoS 或 CoPoS，皆需要在效能、成本與量產可行性之間取得平衡。其中，Package Substrate 雖然提供晶片與系統板之間的重要連接與緩衝功能，但也逐漸成為下一階段封裝架構需要面對的成本與效能挑戰。
CoWoP：重新思考封裝與 PCB 的連接方式
CoWoP 的核心概念，是探索將 Wafer-level 整合後的晶片結構直接連接至 PCB，減少甚至移除傳統 Package Substrate 所扮演的角色。
如果說 CoWoS 是在現有封裝架構中建立更高效率的高速通道，那麼 CoWoP 則是在重新思考整個連接方式：晶片是否能更直接地與系統板連結？
透過縮短訊號傳輸路徑，CoWoP 有機會帶來以下優勢：
降低寄生電容與訊號損耗
減少配線路徑中的寄生效應，有助改善高速訊號傳輸品質。
優化散熱與系統薄型化
縮短晶片與系統板之間的熱傳遞路徑，有助於提升散熱效率並降低模組厚度。
重新思考供應鏈架構
降低對高階 ABF 封裝載板的依賴，使半導體封裝與 PCB 技術產生更深度的融合。
值得注意的是，CoWoP 並不是單純將晶片「貼」到 PCB 上，而是需要半導體封裝、材料與 PCB 製程技術共同突破。
從概念走向實現：CoWoP 面臨的關鍵挑戰
儘管 CoWoP 具備突破現有封裝架構的潛力，但要實現量產化，仍需要克服多項技術挑戰。
半導體封裝與 PCB 製程能力的「微細化鴻溝」
目前先進封裝主要依靠 Silicon Interposer 實現極高密度互連，而 PCB 製程能力與半導體封裝等級仍存在顯著差距。若 CoWoP 要真正落地，PCB 必須朝更高階微細化方向發展，例如挑戰 L/S 10/10 μm 等級的製程能力。這不只是線路縮小問題，也涉及材料、設備、製程控制與量產良率的全面提升。
多重材料之間的熱膨脹係數（CTE）匹配
晶片（矽）、Interposer 與高階 PCB 使用不同材料，其熱膨脹係數存在差異。在製程高溫接合或長時間運作環境下，材料間可能產生熱應力，造成結構翹曲（Warpage）、接合失效或可靠度下降。
無緩衝層的直接高密度接合技術
少了 Package Substrate 作為緩衝層後，Interposer 與 PCB 之間的直接接合技術也需要重新開發，包括低應力結構設計、高密度互連材料與專用接合設備。
因此，CoWoP 的實現需要半導體與 PCB 兩大產業進一步融合。未來競爭的關鍵，不只是單一晶片製程能力，同時也是材料、設備、封裝與 PCB 整合能力的綜合較量。
CoWoP：下一階段封裝架構的探索
從 Fan-Out、CoWoS、CoPoS 到 CoWoP，先進封裝技術的發展方向正在逐漸改變。
過去產業追求的是「如何在封裝內整合更多元件」，未來則可能轉向「如何重新設計元件與系統之間的連接方式」。
目前 CoWoS 仍是成熟且重要的高階封裝方案，而 CoWoP 則代表業界面對未來高密度整合需求時，對下一代封裝架構的探索。
