晶圓完成複雜的電路製作後，還需要經歷研磨與切割等加工程序，將數以千計的晶粒（Die）精準分離，才能進入後續的封裝階段。在這些加工環節中，半導體專用膠帶承擔著固定晶圓、保護微米級電路以及協助晶粒分離的重要任務。
半導體膠帶的核心挑戰，在於黏著力的精準控制。黏著力不足，晶圓容易在高速研磨或切割時發生位移；黏著力過強，則可能在剝離過程中拉傷晶粒或留下殘膠。因此，如何在「穩固固定」與「乾淨分離」之間取得平衡，是膠帶材料學的關鍵所在。
從晶圓研磨到晶粒分離的材料任務
半導體製程採用的膠帶，主要包含晶圓背面研磨膠帶（BG Tape）與晶圓切割膠帶（Dicing Tape）。
晶圓完成正面電路製作後，通常需要進行背面研磨，將晶圓磨薄，以符合後續封裝的厚度要求。研磨前，背面研磨膠帶會貼附於晶圓正面，提供保護與固定效果，降低研磨過程中的刮傷、污染及其他損傷風險。隨著晶圓持續薄化，膠帶除了須具備良好的貼合性與固定能力，也必須在研磨完成後順利剝離，以降低晶圓破損及殘膠的風險。
進入切割製程後，由於晶粒尺寸極小，晶圓必須先固定於切割膠帶與金屬環（Frame）上，才能進行機械刀具或雷射切割。許多高階切割膠帶採用紫外線（UV）減黏設計，切割完畢後透過UV 照射引發膠層的光化學反應，使黏著力下降，方便自動化設備吸取晶粒。
晶片薄型化與先進封裝帶來的材料變革
過去半導體產業的焦點多集中於微縮製程與電晶體密度，但隨著高頻寬記憶體（HBM）與 3D 先進封裝成為主流，材料技術對整體良率的影響顯著提升。
當晶圓持續薄化，材料若缺乏足夠的支撐性與應力緩衝，容易引發晶圓翹曲、破片或晶粒邊緣微裂（Chipping）。不同製程對膠帶的耐熱等級、低殘膠特性以及 UV 解黏後的黏著力變化有著嚴格的標準。因此，半導體膠帶的競爭優勢已從單純的成本控制，延伸至材料配方、精密塗佈與設備相容性等綜合實力。
在部分先進封裝流程中，除了傳統膠帶，產業也同步採用專用接著劑、暫時黏著薄膜（Temporary Bonding）等材料，視具體製程條件進行搭配。
國際大廠與台灣材料供應鏈的布局
在半導體製程膠帶與功能性材料領域，日本日東電工（Nitto Denko）與琳得科（LINTEC）等國際廠商，已建立晶圓研磨、切割及相關功能性材料的產品布局。除了材料本身的黏著性能，部分廠商也提供貼合、剝離與 UV 照射等相關設備，協助材料配合不同製程條件應用。
台灣材料廠也布局相關產品與應用。例如，南亞塑膠將高分子材料與加工技術延伸至晶圓切割、研磨膠帶等產品；明基材料布局晶圓背面研磨膠帶、UV 切割膠帶等半導體製程材料。長興材料則以樹脂、光學膠帶（OCA）、液態光學膠（LOCA）及半導體封裝膠材等產品，展現其在功能性黏著材料與電子材料領域的布局。
除了大型材料廠，台灣也有專業型業者投入半導體製程膠帶市場。例如，好加企業提供晶圓研磨與 UV 切割膠帶；明坤科技布局研磨、切割及相關解黏材料；碁達科技則提供晶圓研磨膠帶，並涵蓋部分先切後磨（DBG）製程應用。
這些業者展現台灣在半導體製程膠帶及相關功能性材料領域的產品多樣性。不過，各家廠商的技術能力、量產規模及客戶導入進度仍有所差異，相關市場定位仍須依據個別產品資訊與公開資料判斷。
半導體材料的客戶驗證週期長、品質要求嚴格。產品從開發到量產導入，除了仰賴研發與資金投入，也必須通過製程相容性、品質一致性及供貨穩定度等考驗。能否持續符合客戶要求並穩定供貨，都是材料廠商進一步拓展半導體供應鏈的重要條件。

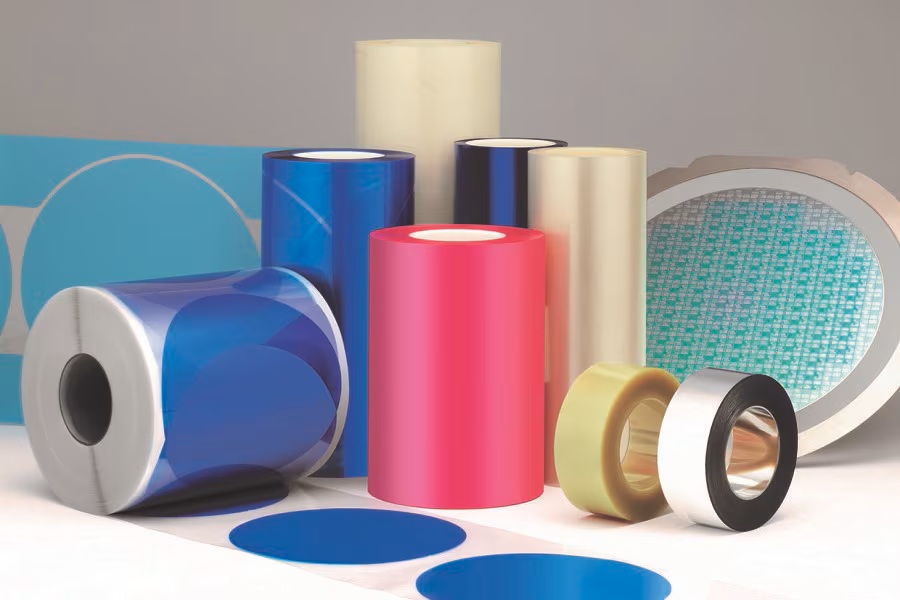

圖片來源：Nitto Denko官網
