「設計都沒問題，為什麼試產良率就是拉不起來？」這是不少電子產品研發團隊在開發高密度、高效能產品時，可能面臨的實務難題。
當元件尺寸持續縮小、電路板上的組裝密度不斷提高，SMT（Surface Mount Technology，表面黏著技術）的製程控制也變得更加複雜。從錫膏印刷的精度、元件置放位置，到迴焊過程中的溫度分布，各環節的細微變化都可能影響焊接品質，甚至成為試產良率不穩的原因。
因此，SMT製程不只是生產端的課題，也與產品設計、元件選型及可靠度驗證密切相關。不同封裝形式有哪些製程限制？常見的焊接缺陷又與哪些參數有關？這些都是產品開發與試產階段值得深入探討的問題。
一、SMT製程有哪些關鍵環節？

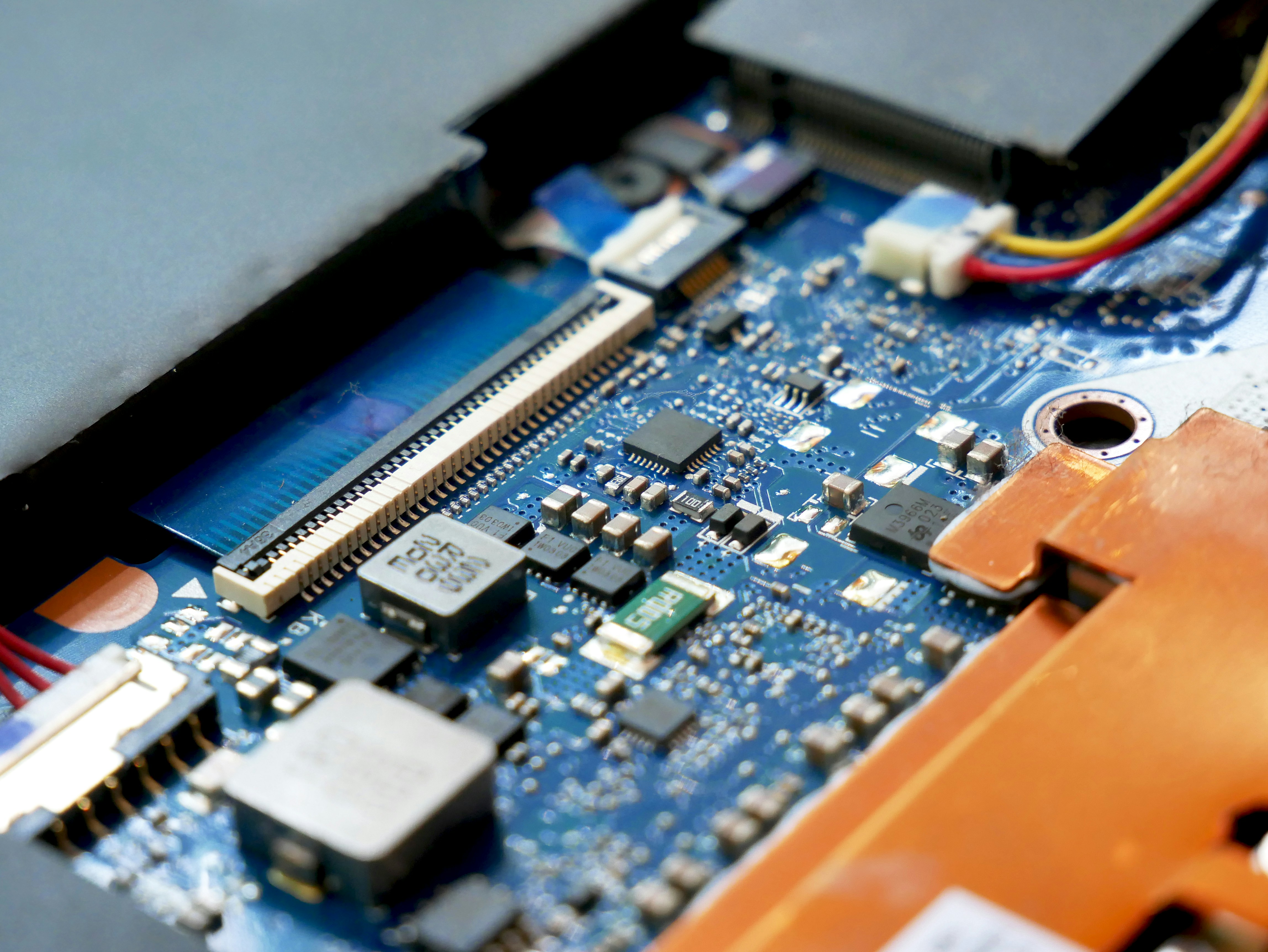

SMT是將表面黏著元件（SMD）安裝於PCB焊墊上的技術，典型流程包含以下步驟：
|
製程環節 |
技術重點 |
常見問題 |
|
錫膏印刷 |
鋼板開口、錫膏量、印刷精度 |
少錫、偏移、錫膏塌陷 |
|
元件置放 |
置放精度、吸嘴與元件辨識 |
偏移、立碑風險 |
|
迴焊 |
溫度曲線、升溫速率、液相線以上時間 |
空焊、焊橋、熱損傷 |
|
品質檢測 |
SPI、AOI、X光檢測 |
印刷異常、外觀缺陷、內部焊接缺陷 |
其中，錫膏印刷是影響後續焊接品質的重要起點，而迴焊條件則會影響焊料潤濕與焊點形成。若只在最終檢測階段才發現問題，往往已經增加重工與報廢成本。因此，製程參數的監控與各站資料的整合，對穩定量產尤其重要。
二、微型化與高密度組裝，讓製程控制更困難
隨著電子產品持續縮小體積、提高功能整合度，細間距元件與微小型被動元件的應用日益普遍。元件間距愈小，錫膏印刷與置放偏移所能容許的誤差就愈有限，焊橋、立碑及焊點不良等問題也更需要精準控制。
不同封裝形式，也有不同的製程挑戰：
- QFN（四方扁平無引腳封裝）：底部散熱焊墊的錫膏量、鋼板開口設計及空洞率，會影響焊接品質與熱傳導。
- BGA（球柵陣列封裝）：焊點位於元件底部，外觀檢查難以直接確認內部接點，通常需要搭配X光檢測。
- 細間距元件：錫膏沉積量、焊墊間距與置放精度必須相互配合，以降低焊橋及偏移風險。
這些問題不宜單靠調整設備參數解決。研發階段就應將元件封裝、PCB焊墊、鋼板設計及檢測方法一併納入評估，透過可製造性設計（DFM）降低量產風險。
三、AI伺服器趨勢，為SMT帶來哪些新挑戰？
AI運算需求帶動伺服器、高速傳輸介面與高功率電源系統升級，也讓電子組裝面臨更複雜的設計條件。對SMT而言，挑戰不只是元件數量增加，更在於大型PCB、不同熱容量元件及高功率電路的組裝整合。
例如，PCB不同區域的銅層分布與元件熱容量可能存在差異，造成迴焊時溫度分布不均；若再加上板材翹曲或元件承受熱應力，就可能增加焊接缺陷的風險。
因此，研發人員應特別關注：
- 熱管理與迴焊條件：透過實際量測迴焊溫度曲線，確認不同區域的升溫、峰值溫度及冷卻條件符合材料與元件規格。
- 高密度組裝與可製造性：在PCB布局階段評估元件間距、焊墊尺寸及檢測可及性，避免設計限制後續組裝。
- 製程監控與數據分析：整合錫膏檢測（SPI）、自動光學檢測（AOI）及X光檢測結果，追蹤缺陷與材料批次、設備參數之間的關聯。
另一方面，智慧製造與AI輔助分析也逐漸受到重視。透過製程資料整合，製造端有機會從單純的缺陷檢出，進一步朝異常預警、原因分析及參數優化發展。不過，分析結果仍須經過實際製程驗證，才能確認改善措施是否有效。
四、從設計階段建立穩定的量產能力
SMT是一項需要材料、設計、設備與製程共同配合的技術。面對高密度、高功率及高可靠度產品，研發團隊若能在開發初期就納入以下工作，將有助於降低試產階段的製程風險，提升量產穩定性。
- 設計驗證：評估元件封裝、焊墊、鋼板與PCB布局是否符合製程需求。
- 製程視窗建立：針對錫膏印刷、元件置放及迴焊條件進行驗證，確認可穩定量產的參數範圍。
- 檢測策略規劃：依封裝特性與失效風險，選擇錫膏檢測（SPI）、自動光學檢測（AOI）或X光檢測，掌握不同類型的製程缺陷。
- 可靠度驗證：依產品使用環境與規格，評估熱循環、溫度變化及其他相關應力對焊點可靠度的影響。
隨著電子產品朝高功率、高密度與高功能整合發展，SMT製程也從單純的元件組裝，進一步延伸至材料選擇、熱管理、製程監控與可靠度驗證的整合。從元件封裝選型、PCB佈局（Layout），到迴焊溫度曲線的設定與驗證，各階段的製程評估及可製造性設計（DFM），都會影響最終的組裝品質與量產穩定性。
尤其在AI伺服器與高效能運算應用持續發展的趨勢下，如何兼顧設計需求、製程能力與產品可靠度，將是SMT技術持續演進的重要課題。
